Attrezzature per la movimentazione di materiali pesanti: valori di carico, scaffalature e guida alla selezione

Un singolo pallet di pezzi fusi lavorati può pesare 1.200 kg e nessuno vuole spostarlo due volte a mano. Una volta che i carichi unitari superano circa 1,5 tonnellate, la domanda d’acquisto si sposta da quale carrello è più economico a quale combinazione di camion, pallet, scaffalature e imballaggio mantiene quel carico stabile, mobile e verificabile per un decennio. Questa combinazione è ciò che in realtà significa attrezzatura per la movimentazione di materiali pesanti.

La conclusione viene prima perché cambia il modo in cui viene scritta una specifica. Le prestazioni per impieghi gravosi sono una proprietà dell'intero sistema, non solo della macchina. Uno stoccatore elettrico con operatore in piedi da 2.000 kg abbinato a un piano porta pallet debole o a una trave di scaffalatura troppo lunga si guasterà prima di un camion più leggero che lavora all'interno di una baia ben abbinata. Il peso del carico, il centro di carico, le condizioni del pavimento e la frequenza del ciclo determinano il risultato e ognuno di essi deve essere controllato prima di firmare un ordine di acquisto.

Cosa significa servizio pesante in pratica

I fornitori indicano la capacità in chilogrammi, ma una singola valutazione nasconde tre variabili: quanto lontano si trova il carico dalla radice della forca, quanto uniformemente è distribuito sul ponte e quante volte per turno si sposta. Un carico di 1.500 kg su un pallet compatto da 1.200 x 1.000 mm è più facile da movimentare rispetto alla stessa massa in una lunga cassa di acciaio, perché il baricentro del carico si sposta in avanti e il momento flettente sul montante e sul telaio cresce con esso. Il duty banding mantiene la conversazione organizzata prima della visita di un fornitore.

Due numeri meritano più attenzione della valutazione del titolo. Il primo è il baricentro di carico stampato sulla targhetta dati, perché la capacità utilizzabile diminuisce man mano che il baricentro di carico si sposta verso l'esterno. Il secondo è il carico puntuale che il pavimento deve sopportare, poiché un camion da 3.000 kg con una batteria pesante può spingere diverse tonnellate attraverso una singola ruota quando è fermo.

Le quattro famiglie che trasportano carichi pesanti

Quattro famiglie di apparecchiature coprono quasi tutti i requisiti per carichi pesanti e un progetto diventa costoso quando una di esse viene considerata un ripensamento.

Sollevamento e spostamento

I transpallet manuali da 2.000 kg, 2.500 kg e 3.000 kg coprono la maggior parte dei carichi pallettizzati nella produzione e distribuzione. Oltre a ciò, subentrano le unità motorizzate: walkie-talkie e transpallet elettrici con operatore in piedi movimentano da 2.000 a 3.000 kg, mentre gli impilatori elettrici spaziano dai modelli walkie-talkie da 500 kg fino alle macchine con operatore in piedi da 3.000 kg. La suddivisione pratica non riguarda solo il peso, ma anche la distanza percorsa e l'altezza di sollevamento. Lo spostamento di 2.000 kg per trenta metri attraverso una banchina è un'attività di un transpallet, mentre il sollevamento dello stesso pallet a un livello della trave di 4.500 mm è un'attività di impilatore o carrello retrattile.

Piattaforme di carico

Il pallet sotto il carico spesso limita il sistema prima che lo faccia il camion. Un pallet stampato in un unico pezzo distribuisce i carichi puntuali sulle guide e sul piano, quindi una cassa da 1.200 kg che ammacca un sottile piano di legno viaggia in sicurezza su una piattaforma di plastica adeguatamente specificata. I modelli a doppia faccia aggiungono un secondo piano in modo che il pallet possa essere movimentato da entrambe le facce, il che è importante quando lo stesso carico viene impilato un giorno e recuperato da attrezzature diverse il giorno successivo. Le dimensioni vengono dopo, perché un pallet da 1.200 x 1.000 mm si adatta alla più ampia gamma di dimensioni standard di scaffalature e forche, mentre formati regionali come 1.200 x 800 mm e 1.100 x 1.100 mm necessitano di attrezzature adeguate.

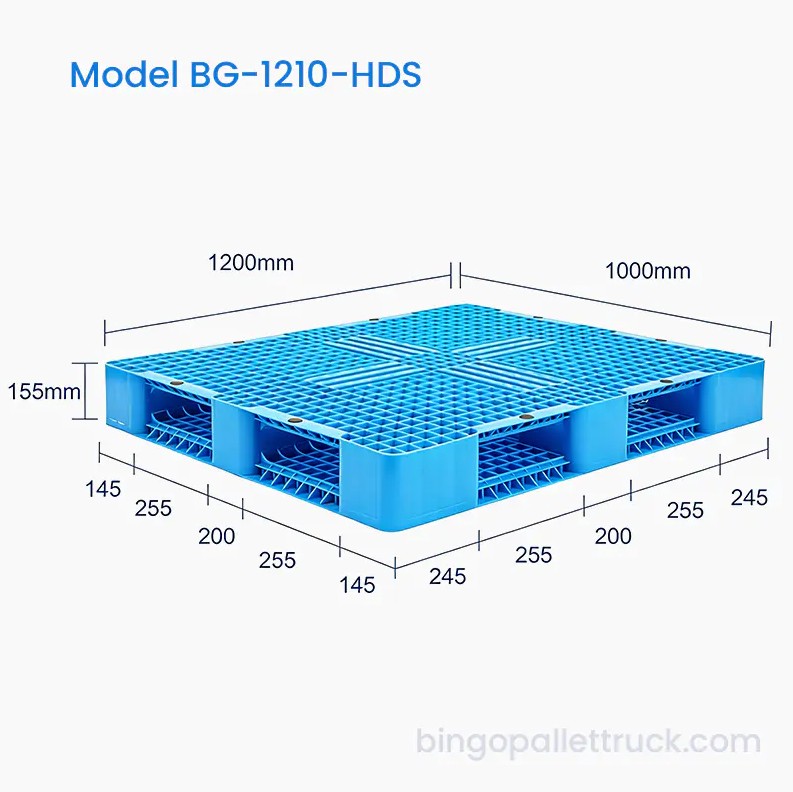

Pallet in plastica bifacciale da 1200x1000 mm per logistica pesante Il pallet in plastica per carichi pesanti a doppia faccia BG-1210-HDS è progettato su misura per sistemi di scaffalature a scaffalature alte e magazzini automatizzati. Di dimensioni 1200×1000×155 mm, supporta 2000 kg dinamici... Visualizza il prodotto →

Strutture di stoccaggio e componimenti

Le scaffalature svolgono la metà statica della movimentazione pesante. Le scaffalature portapallet selettive rimangono l'impostazione predefinita perché ogni pallet è direttamente accessibile, ma la densità migliora rapidamente quando i sistemi drive-in, push-back, a flusso pallet o shuttle sostituiscono le corsie a profondità singola. Struttura a parte, la capacità della trave, i limiti di deflessione e la capacità del telaio per livello devono essere confrontati con il pallet più pesante della flotta anziché con quello medio. L'imballaggio chiude il ciclo: il film estensibile e le reggette in PET o PP mantengono un quadrato di carico impilato, che è ciò che consente di sollevare, girare e depositare un'unità da 1.400 kg senza perdere strati.

Valori di carico nelle classi di apparecchiature comuni

Queste fasce rappresentano intervalli di catalogo e non il massimo a cui può essere spinta una macchina con un centro di carico favorevole. I transpallet manuali, i transpallet elettrici e i transpallet elettrici con operatore in piedi raggiungono tutti i 3.000 kg, che è il tetto pratico per questa classe di attrezzatura. Gli stoccatori semielettrici si trovano più in basso, tra 1.500 kg e 2.000 kg, perché lo sforzo di traslazione è comunque assicurato dall'operatore. Gli impilatori elettrici a piedi coprono la fascia più ampia, dalle unità da 500 kg per cartoni leggeri fino ai modelli da 2.000 kg, mentre gli impilatori elettrici in piedi partono da 1.000 kg e raggiungono i 3.000 kg. Due macchine che su un preventivo sembrano quasi identiche possono quindi differire di un fattore sei in termini di capacità, motivo per cui la targhetta dati è più importante del nome del modello.

Come la scelta della scaffalatura cambia la densità di stoccaggio

Scaffalature per pallet selettive per carichi pesanti progettate con travi regolabili per uno stoccaggio flessibile Ar Questo sistema di scaffalature portapallet selettive per carichi pesanti è progettato per un'efficienza di stoccaggio ottimale in magazzino. Costruito in acciaio laminato a freddo, è dotato di trave regolabile... Visualizza il prodotto →

La densità di stoccaggio è il numero più spesso sottovalutato in un progetto per carichi pesanti e la scelta delle scaffalature può moltiplicare le posizioni dei pallet disponibili sullo stesso piano. Le cifre indicate sono valori di pianificazione indicativi per 1.000 metri quadrati di superficie utile di scaffalature, non una garanzia del fornitore. Le scaffalature selettive si trovano nella fascia bassa perché ogni corsia rimane aperta per l'accesso diretto a ogni pallet. I sistemi a doppia profondità, push-back e flusso pallet recuperano parte dello spazio nelle corsie, mentre i sistemi drive-in e shuttle spingono la densità ancora più in alto. Lo stoccaggio e il prelievo automatizzati raggiungono la cifra più alta perché la corsia si riduce alle dimensioni della macchina, ma il mestiere è l'accesso: più denso è il sistema, meno pallet possono essere prelevati in modo indipendente.

Perché la disciplina della manutenzione ripaga

I tempi di inattività sono i momenti in cui le attrezzature pesanti guadagnano o perdono la loro reputazione. Il grafico confronta i tempi di inattività cumulativi non programmati per una singola unità sottoposta a manutenzione pianificata rispetto a un approccio run-to-fail su cinque anni. Entrambe le linee iniziano a livello, perché le nuove macchine raramente si guastano, ma al terzo anno il divario è di circa venti ore e al quinto anno raggiunge circa sessanta. Queste ore includono l'attesa dei ricambi, lo spostamento dei carichi su un camion riparabile e la riprogrammazione del turno che dipendeva dalla macchina, quindi il costo reale è molto superiore alla fattura di riparazione. Un programma che copre le guarnizioni idrauliche, l’usura di ruote e rulli, la disciplina di carica delle batterie e l’ispezione dei rack impedisce che il divario si accumuli, che è lo stesso modello descritto nella nostra nota su aggiornare le attrezzature di magazzinaggio e logistica per migliorare le prestazioni operative .

Confronto di tre configurazioni per carichi pesanti

Nessuna singola configurazione soddisfa tutti i criteri, quindi il confronto viene tracciato come un profilo piuttosto che come un punteggio. Una flotta di transpallet elettrici che lavora con scaffalature selettive ottiene ottimi risultati in termini di flessibilità e facilità di manutenzione, perché ogni corsia rimane aperta e una macchina può servire l'intero edificio. Le scaffalature ad alta densità migliorano l'efficienza dello spazio e la produttività, ma riducono la flessibilità, poiché è possibile raggiungere meno pallet senza prima spostarne altri. Un sistema di navetta automatizzato è leader in termini di densità e produttività, mentre ottiene il punteggio più basso in termini di costi iniziali e flessibilità. La capacità di carico varia molto meno tra le tre opzioni di quanto la maggior parte degli acquirenti si aspetta, perché la scaffalatura e il design del pallet di solito fissano il soffitto piuttosto che il camion.

Dettagli delle specifiche che decidono se un progetto funziona

Le specifiche tendono a fallire sui dettagli piuttosto che sulla capacità principale. I seguenti controlli individuano la maggior parte dei problemi che emergono durante la fase di messa in servizio piuttosto che durante la fase di preventivo.

• Baricentro di carico: un carrello con portata nominale di 3.000 kg a 600 mm può essere notevolmente inferiore a 900 mm, quindi indicare il reale baricentro di carico nella richiesta.
• Condizioni del pavimento: verificare la capacità della soletta rispetto al carico concentrato di una ruota a pieno carico e tenere conto di giunti, spazi di dilatazione e pendenze di drenaggio.
• Larghezza del corridoio: la larghezza del corridoio di lavoro è la larghezza del camion più la sporgenza del carico più un margine di sterzata, non la sola larghezza del camion.
• Deflessione della trave: verificare la deflessione consentita per la campata effettiva e per il pallet più pesante, non per il pallet medio.
• Lunghezza delle forche rispetto alla profondità del pallet: le forche dovrebbero sostenere la maggior parte della profondità del pallet, altrimenti il ​​piatto si flette sotto carico e le guide si affaticano.
• Batteria e ricarica: verificare la durata del turno, le finestre di ricarica disponibili e se la ricarica opportunità si adatta al modello operativo.

Impilatore elettrico con operatore in piedi EPS per carichi pesanti da 3000 kg per la logistica Interasse del carico Visualizza il prodotto →

Laddove molti di questi controlli vanno in direzioni diverse, un piano graduale di solito batte un grande acquisto. Acquistando prima le attrezzature per la movimentazione, dimostrando il ciclo di lavoro sui carichi reali, quindi aggiungendo scaffalature ad alta densità o automazione, si mantiene il capitale allineato alla produttività misurata; nostro soluzioni per la catena di fornitura manifatturiera seguire esattamente questa sequenza per la fabbrica e i siti di assemblaggio.

Le attrezzature per la movimentazione di materiali pesanti rappresentano un percorso di carico piuttosto che una categoria di prodotti. Il carico parte da un pallet, viaggia su un camion, poggia su una trave e parte tenuto insieme da film o reggette; ogni anello trasporta la stessa massa e l'anello più debole determina la reale capacità del sistema. Abbina le quattro famiglie a un ciclo di lavoro misurato, mantieni onesti i carichi del centro di carico e del pavimento e l'attrezzatura durerà più a lungo della disposizione del magazzino che ha portato all'acquisto.
