Attrezzature per la movimentazione manuale dei materiali: una guida pratica all'acquisto per i magazzini

Un pallet di merci in bottiglia da 900 kg si trova a otto metri dalla porta della zona di carico. Un operatore, un transpallet manuale, quaranta movimenti in un unico turno. Questo scenario decide quasi tutto su quale attrezzatura per la movimentazione manuale dei materiali appartiene al pavimento: il peso del carico di punta stabilisce la capacità nominale minima, gli otto metri determinano quanta parte del turno scompare in spinta e trazione e le quaranta ripetizioni decidono quanto velocemente la fatica si trasforma in un infortunio alla spalla o alla parte bassa della schiena.

La conclusione viene prima, perché non è complicata. Tre numeri guidano la decisione: peso del carico di punta, distanza di viaggio di sola andata e altezza di sollevamento richiesta. Tutto il resto, dal materiale delle ruote e dalla geometria della maniglia alle condizioni del pavimento e al tipo di pallet, supporta questi tre numeri o agisce silenziosamente contro di essi.

Ciò che conta come attrezzatura per la movimentazione manuale dei materiali

L'attrezzatura per la movimentazione manuale dei materiali è qualsiasi dispositivo che solleva, sposta o posiziona un'unità di carico utilizzando lo sforzo umano per lo spostamento, senza motore di traslazione azionato. Il sollevamento stesso è spesso assistito dall'idraulica o da un vantaggio meccanico, ma l'operatore fornisce il movimento e mantiene il carico sotto controllo.

• Transpallet manuali con portata nominale da 2.000 kg a 2.500 kg, con una pompa idraulica che solleva un pallet da 85 mm a 200 mm dal pavimento.
• Impilatori manuali con una portata nominale di circa 1.000 kg, in grado di posizionare un pallet su una trave a cremagliera o su un soppalco utilizzando un montante e una pompa a mano o un pedale.
• Carrelli per sacchi e carrelli manuali con portata compresa tra 150 kg e 300 kg, utile per scatole, sacchi e fusti su percorsi che un transpallet non può raggiungere.
• Carrelli a piattaforma e a gabbia con portata compresa tra 250 kg e 500 kg, ideale per cartoni misti e scatole tote che non toccano mai un pallet.
• Movimentatori di fusti, pattini e rulli con portata compresa tra 300 kg e 500 kg, utilizzato per tamburi singoli, avvolgicavo e movimenti una tantum di macchinari.

La parola manuale descrive come viaggia l'attrezzatura, non come viene sollevato il carico. Questa distinzione è importante al momento dell'acquisto. Un transpallet manuale da 2.500 kg che si sposta facilmente quando è vuoto può diventare difficile da fermare quando è a pieno carico su una pedana con una leggera pendenza.

Quattro numeri che decidono la scelta

1. Peso del carico di punta, non peso del carico medio

La capacità nominale è massima per un pavimento piano e non danneggiato con un carico centrato. I carichi reali sono raramente centrati, sono spesso impilati in alto e talvolta si trovano su un pallet con una tavola rotta. Acquistare al 100% del carico di punta non lascia alcun margine, quindi la maggior parte dei team di magazzino specifica un margine dal 20 al 30% al di sopra del movimento di routine più pesante.

2. Distanza di viaggio di sola andata

Al di sotto dei 15 metri circa, un transpallet manuale è solitamente l'opzione più veloce ed economica perché non c'è nessuna batteria da caricare né un vano di ricarica da costruire. Tra i 15 e i 30 metri il costo della manodopera per spostamento comincia a salire. Oltre i 30 metri e oltre i 60 movimenti per turno, il calcolo generalmente si sposta verso le apparecchiature a motore, motivo per cui la distanza viene indicata nelle specifiche prima del numero del modello.

3. Altezza di sollevamento e conteggio delle ripetizioni

Se un pallet deve liberare solo 100 mm dal pavimento, è sufficiente un transpallet. Se deve atterrare sulla seconda trave della cremagliera a 1800 mm, il carico deve essere sollevato, trattenuto e posizionato, il che sposta il requisito nella classe degli stoccatori. Contare le ripetizioni con la stessa attenzione del peso: 200 sollevamenti di 5 kg per turno e 20 sollevamenti di 50 kg per turno comportano profili di rischio molto diversi per la stessa persona.

4. Condizioni del pavimento, delle pendenze e del percorso

La resistenza al rotolamento aumenta con cemento grezzo, giunti di dilatazione, piastre di banchina, rampe e detriti. Un camion che ha bisogno di 20 N di forza per continuare a muoversi su cemento lucido potrebbe aver bisogno di tre o quattro volte quella forza su una rampa usurata. Percorri l'intero percorso con il camion carico prima di firmare l'ordine, nel momento del carico più pesante e nell'ora più trafficata della giornata.

Per carichi fino a 2.500 kg su cemento piano, un transpallet manuale standard rimane il cavallo di battaglia della categoria e di solito è il primo articolo dell'elenco.

Transpallet manuale da 2500 kg Martinetto manuale per carichi pesanti per la movimentazione di materiali con carichi pesanti Sei qui: Prodotti / Transpallet manuale / Transpallet manuale da 2500 kg Transpallet manuale per carichi pesanti per la movimentazione di materiali con carichi pesanti Visualizza il prodotto →

Capacità nominale sui comuni dispositivi manuali

Il grafico qui sopra confronta la capacità nominale pubblicata dei dispositivi di movimentazione manuale che si trovano più spesso nello stesso magazzino. I transpallet manuali si collocano al top della gamma con 2.500 kg, perché il carico viene trasportato su un pallet supportato da un'ampia forca e da due o quattro rulli di carico. Gli stoccatori manuali scendono a circa 1.000 kg, e questa riduzione non è casuale: più il carico deve essere sollevato, più il montante e la base devono resistere al ribaltamento. I carrelli con piattaforma, i carrelli per fusti e i carrelli per sacchi rientrano tra i 250 kg e i 500 kg, dove il carico utile è limitato dalle dimensioni del piatto, dal diametro delle ruote e dallo sforzo di spinta dell'operatore. La capacità di lettura isolata può essere fuorviante, perché un camion da 2500 kg richiede comunque ad una persona di avviare, sterzare e fermare l'intera massa in movimento. Confermare sempre il dato riportato sulla targhetta del modello specifico, in quanto spesso la stessa misura nominale viene costruita nelle versioni leggera, media e pesante.

La forza di spinta aumenta più velocemente del carico utile

Le due curve mostrano come la forza necessaria per mantenere in movimento un transpallet cresce con il carico utile in due diverse condizioni di ruote e cuscinetti. Entrambe le linee sono calcolate da un semplice modello di resistenza al rotolamento con una massa di camion di 80 kg, quindi i numeri assoluti varieranno con la qualità del pavimento e il tipo di pneumatico, ma la forma delle curve non cambia. La curva inferiore rappresenta ruote di grande diametro che girano su cuscinetti di precisione, dove il coefficiente di resistenza rimane vicino a 0,012. La curva superiore rappresenta piccole ruote dure su una superficie più ruvida, dove il coefficiente può raggiungere 0,03, più del doppio. Con un carico utile di 250 kg la differenza tra i due è di circa 30 N, cosa che la maggior parte degli operatori non noterebbe. A 1.500 kg il divario si amplia fino a ben oltre 150 N, e questo è il punto in cui un camion smette di sentirsi pesante e inizia ad essere difficile da controllare. Molti programmi di ergonomia fissano un limite interno vicino a 200 N per una spinta sostenuta, quindi un camion che è comodo a metà carico può superare il limite quando è pieno, motivo per cui le specifiche delle ruote meritano la stessa attenzione della capacità nominale.

Il costo per movimento cambia con la distanza

Questo grafico a colonne raggruppate confronta un indice di costo relativo per movimento di pallet per la movimentazione manuale, semi-elettrica e completamente elettrica su tre fasce di distanza. Le cifre provengono da un modello di pianificazione illustrativo piuttosto che da uno studio sui costi, ma la forma delle colonne riflette il modo in cui le tre opzioni si comportano effettivamente sul pavimento di un magazzino. La movimentazione manuale è più economica sulle brevi distanze perché non vi è alcun prezzo di acquisto, nessuna batteria da sostituire e nessuna infrastruttura di ricarica da installare. Il suo indice di costo poi sale vertiginosamente, perché ogni metro in più viene pagato in tempo dell'operatore e fatica accumulata. Le opzioni semi-elettriche ed elettriche partono da un livello più alto, poiché i costi di capitale e di manutenzione vengono caricati sul front-end, ma il loro costo per spostamento rimane relativamente stabile all’aumentare della distanza. Il crossover normalmente atterra tra i 15 e i 30 metri, e arriva prima quando il tasso di manodopera è elevato, quando il turno è continuo o quando il percorso prevede una rampa.

Confronto delle opzioni manuali fianco a fianco

La tabella radar assegna un punteggio a tre dispositivi manuali comuni sui cinque criteri che di solito decidono un acquisto. La capacità di carico privilegia il transpallet manuale, che trasporta carichi pallettizzati fino a 2.500 kg su un'ampia forca. L'accesso ai corridoi stretti favorisce il carrello con piattaforma, che gira con un raggio più piccolo e scivola tra i montanti delle scaffalature più facilmente di un transpallet con forche lunghe. Il basso costo iniziale è simile a quello del carrello e del transpallet, mentre l'impilatore manuale si trova leggermente dietro perché il montante, le gambe della base e il sistema idraulico aggiungono materiale e costi. Il basso sforzo dell'operatore è il punto in cui il carrello vince chiaramente, perché un carico moderato di cartone su quattro ruote piroettanti richiede molto poco alla persona che lo spinge. La bassa manutenzione è sostanzialmente simile tra i tre, poiché nessuno di loro trasporta una batteria, un motore o una scheda di controllo per la manutenzione. Leggere insieme le tre forme spiega perché le flotte miste sono normali: nessun singolo dispositivo vince su ogni asse e la risposta giusta è solitamente una combinazione adatta al compito.

Laddove è necessario sollevare un carico anziché semplicemente spostarlo, un impilatore manuale colma il divario tra un transpallet e un'unità motorizzata, e i modelli con forche regolabili coprono più di una dimensione di pallet senza accessori aggiuntivi.

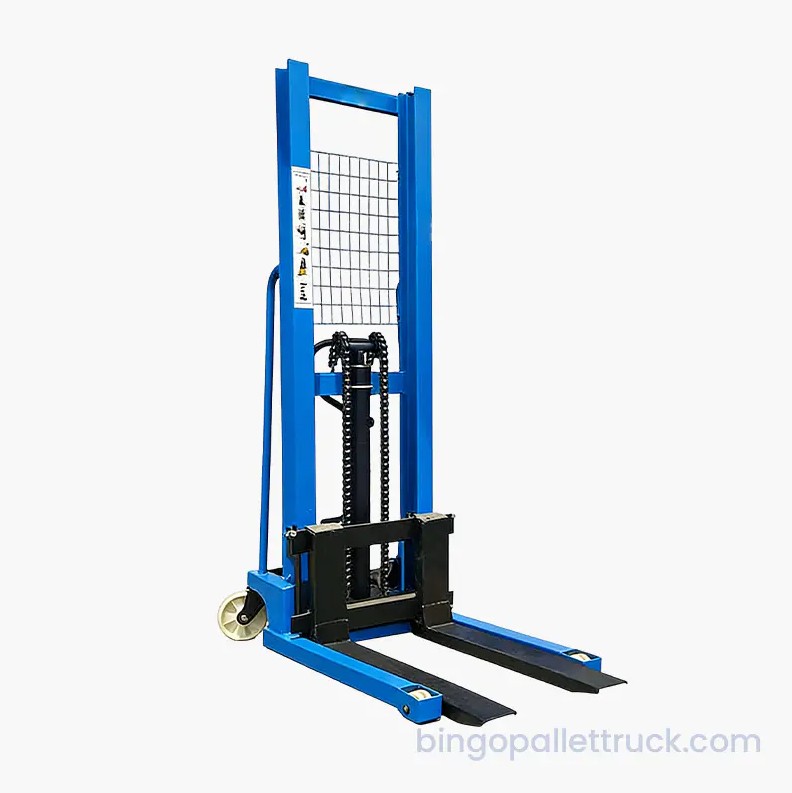

Impilatore manuale da 1.000 kg con forche regolabili per pallet di diverse dimensioni Tu sei qui: Prodotti / Stoccatore manuale / Stoccatore manuale da 1.000 kg con forche regolabili per pallet di diverse dimensioni Visualizza il prodotto →

Non dimenticare l'unità di carico sottostante

L'attrezzatura attira l'attenzione, ma il pallet o il contenitore sottostante determina la stabilità e il peso del trasloco. Un pallet di plastica con un ingombro standard di 1.200 x 1.000 mm pesa una frazione di un pallet di legno comparabile, il che riduce la massa totale che l'operatore deve avviare, sterzare e arrestare durante ogni viaggio. I design impilabili e impilabili cambiano anche il quadro dello stoccaggio: un pallet impilabile vuoto consuma pochi centimetri di altezza della pila invece di una posizione di pallet piena. Anche il tipo di piano è importante, perché un piano solido impedisce ai piccoli cartoni e alle parti sciolte di cadere attraverso le assi, mentre un piano a griglia drena l'acqua e pesa meno. Verificare che il pallet sia adatto alla scaffalatura su cui verrà posizionato, poiché un ingresso adatto all'impilamento sul pavimento potrebbe non essere adatto a un carico supportato da una trave. Abbinare il pallet al camion, alla scaffalatura e al prodotto è solitamente il miglioramento dell'affidabilità più economico disponibile.

Pallet in plastica durevole da 1200x1000 mm con parte superiore solida a 9 gambe per spedizioni frequenti Questo pallet in plastica con parte superiore piatta da 1200x1000x140 mm è una soluzione robusta ed economica per operazioni di magazzino con carichi medio-pesanti. Costruito in resistente HDPE, offre... Visualizza il prodotto →

Una breve lista di controllo per la selezione

1. Pesare il carico singolo più pesante, non quello medio, e aggiungere dal 20 al 30% di spazio per la testa.
2. Misura il viaggio di sola andata più lungo e conta il numero di spostamenti per turno.
3. Confermare il punto di sollevamento più alto, inclusa qualsiasi trave della cremagliera o livello del soppalco.
4. Ispezionare il percorso per individuare giunti di dilatazione, soglie, rampe, piastre di carico e detriti.
5. Controllare l'unità di carico: dimensione del pallet, tipo di piano, condizioni e compatibilità dello scaffale.
6. Verificare la capacità nominale, il tipo di ruota e la disposizione dei freni sulla targhetta del modello attuale.
7. Formare gli operatori sull'avvio, l'arresto, il controllo della pendenza e l'ispezione giornaliera prima dell'uso.

Quando la movimentazione manuale smette di avere senso

Una volta che un percorso supera circa 30 metri, effettua più di 60 movimenti per turno o comprende sollevamenti ripetuti superiori a 1500 mm, la categoria manuale smette di essere la risposta economica. La consueta progressione va da un transpallet manuale a un impilatore semi-elettrico e poi ad attrezzature motorizzate come un transpallet elettrico . La stessa logica si applica a livello di sistema, dove camion, scaffalature e container vengono specificati insieme per un settore specifico, come indicato nella panoramica delle soluzioni per la catena di fornitura manifatturiera. Il passaggio ad apparecchiature motorizzate non rappresenta un fallimento dell'approccio manuale; è semplicemente il punto in cui l'aritmetica cambia.

Le attrezzature per la movimentazione manuale dei materiali premiano un processo di specifica semplice. Pesare il carico più pesante, misurare il viaggio di sola andata più lungo, verificare il punto di sollevamento più alto, quindi percorrere il percorso con il camion completamente carico. Se il dispositivo scelto lascia comunque all'operatore un controllo sufficiente per fermare un pallet in movimento su un pendio, probabilmente la scelta è giusta. In caso contrario, il passo successivo nella gamma costerà molto meno di un singolo infortunio alla schiena, un pallet caduto o uno scaffale danneggiato.
