Protezione delle scaffalature per pallet dei carrelli elevatori: una guida pratica per prevenire danni al magazzino

Durante una visita di routine presso un centro di distribuzione, un responsabile del magazzino ha notato una piccola ammaccatura sulla flangia inferiore del montante di una scaffalatura portapallet. Non c'era carico in quel vano, quindi l'ammaccatura è stata registrata come estetica. Tre settimane dopo, un carrello elevatore che ha sfiorato la stessa colonna ha causato il cedimento della sezione ammaccata, mandando a terra un'intera baia di pallet. Ecco come si verificano solitamente i danni alle scaffalature portapallet: piccole collisioni, segnali di pericolo ignorati e una struttura che cede molto prima del previsto.

La protezione del portapallet del carrello elevatore non è un accessorio. È una parte fondamentale della sicurezza del magazzino e della gestione delle risorse. Nella maggior parte dei sistemi di scaffalature, i montanti e le estremità dei corridoi sono progettati per sostenere carichi verticali, non impatti laterali. Quando un carrello elevatore colpisce a bassa velocità una colonna non protetta, la capacità di carico di quell'elemento può diminuire drasticamente. Proteggere il portapacchi prima del primo impatto, quindi ispezionare e mantenere la protezione come parte delle normali operazioni.

Perché la protezione delle scaffalature per pallet è più importante di quanto pensi

Un montante non protetto è il punto debole di ogni scaffalatura portapallet. È progettato per trasportare carichi di compressione da travi e pallet. L'impatto laterale di un carrello elevatore piega la flangia della colonna e, una volta deformata la sezione trasversale, il percorso del carico cambia. La colonna piegata può ancora sostenere il suo peso attuale, ma perde gran parte della sua capacità di assorbire ulteriore stress, come un secondo impatto, un carico spostato o una normale vibrazione della cremagliera.

La tabella qui sopra classifica le fonti più comuni di danneggiamento delle scaffalature portapallet nei magazzini senza protezione dedicata. Gli impatti dei carrelli elevatori contro i montanti rappresentano la quota maggiore, seguiti dagli impatti alle estremità delle corsie. Gli errori di carico e scarico creano inoltre danni consistenti anche quando non si verifica alcuna collisione. Questa distribuzione è importante perché le prime due fonti si verificano esattamente dove semplici guardie possono fare la differenza. Un programma di protezione che copra i montanti e le estremità dei corridoi può quindi affrontare la maggior parte dei rischi. Le percentuali possono variare a seconda della struttura, ma il modello è notevolmente coerente.

Un dettaglio importante è la differenza tra danni visibili e nascosti. Un'ammaccatura nella parte posteriore di un montante potrebbe non essere visibile durante un passaggio veloce, ma modifica comunque la capacità strutturale della colonna. Ecco perché la protezione dovrebbe essere installata prima che venga rilevato il danno e non dopo aver trovato un telaio piegato.

Dove concentrarsi: montanti, estremità del rack e estremità della trave

Le scaffalature per pallet hanno tre zone che hanno maggiori probabilità di essere colpite da un carrello elevatore: montanti rivolti verso i corridoi, estremità delle scaffalature agli angoli dei corridoi e estremità delle travi dove i carichi entrano ed escono. Ogni zona necessita di un tipo diverso di protezione poiché l'angolo e la frequenza dell'impatto sono diversi.

Un approccio efficace tratta queste tre zone come un unico sistema. Quando un carrello elevatore svolta alla fine di una corsia, la protezione laterale della scaffalatura subisce il primo colpo e allontana il carrello dal montante. Quando un carico viene posizionato troppo velocemente, la piastra d'urto all'estremità della trave protegge il meccanismo di bloccaggio. In questo modo, la protezione funziona meglio se adattata al modello di traffico di ciascuna corsia.

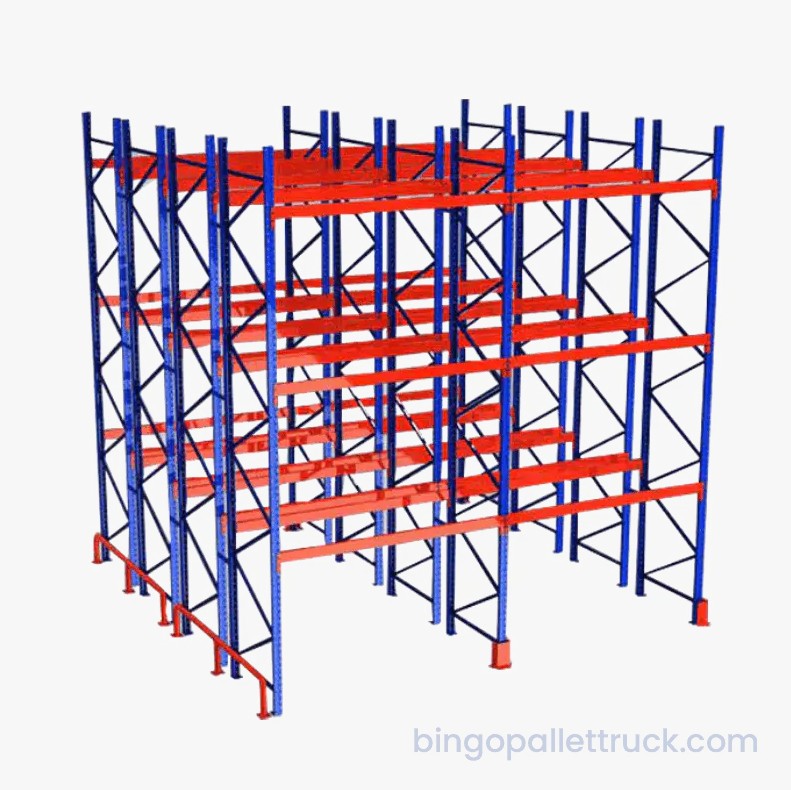

Scaffalature per pallet selettive per carichi pesanti con travi regolabili Questa scaffalatura portapallet a trave regolabile supporta fino a 1.800 kg per strato e si adatta a layout di stoccaggio flessibili. In questo caso è rilevante come base strutturale per valutare le esigenze di protezione delle corsie e di spazio libero per i carrelli elevatori. Visualizza il prodotto →

Confronto tra le opzioni di protezione: protezioni, barriere e dissuasori

Gli operatori del magazzino possono scegliere tra diversi metodi di protezione di base. Le protezioni delle colonne avvolgono un montante, le protezioni delle estremità delle scaffalature proteggono la faccia esterna di una fila e i dissuasori o le barriere creano una separazione fisica tra il traffico dei carrelli elevatori e la scaffalatura. L'opzione giusta dipende dalla larghezza del corridoio, dal tipo di camion e dalla frequenza con cui viene colpita un'area specifica.

Il grafico a colonne illustra l'impatto di un piano di protezione a più livelli. Una struttura priva di protezione può facilmente registrare più di venti incidenti relativi a danni ai rack all'anno. L'aggiunta di protezioni base per le colonne riduce il numero di colpi diretti sui montanti, ma lascia scoperte le estremità dei corridoi e delle travi. Un programma di protezione completo, che comprende protezioni verticali, protezioni terminali e barriere, riduce il numero a una piccola cifra. Questo non è un numero fisso; la tendenza è coerente con le osservazioni del settore. Anche un modesto aumento della protezione produce una rapida riduzione dei costi di riparazione e dei tempi di inattività.

Il grafico radar mette a confronto due comuni materiali di protezione in base a cinque criteri prestazionali. Il poligono blu mostra protezioni in acciaio con elevata resistenza agli urti e minore velocità di installazione. Il poligono più leggero mostra protezioni in polimero con installazione più rapida e resistenza agli urti leggermente inferiore. Il costo e la facilità di manutenzione sono paragonabili per entrambi, mentre la visibilità favorisce le protezioni in polimero più leggere nelle corsie strette. Il compromesso è chiaro: l’acciaio offre la protezione dei punti più resistente, mentre il polimero è più facile da installare e da ispezionare. Per i corridoi con frequenti impatti violenti, l’acciaio rimane la scelta più sicura; per le aree a basso traffico, il polimero spesso fornisce una protezione sufficiente a un costo di installazione inferiore.

Scelte di layout e design che riducono l'impatto dei carrelli elevatori

La protezione del rack non si limita all'aggiunta di protezioni. La disposizione del magazzino determina la frequenza con cui un carrello elevatore entra in contatto con una scaffalatura. Corridoi stretti, angoli ciechi vicino alle estremità delle scaffalature e aree di carico senza spazio sufficiente per girare creano le condizioni per l'impatto. Le scelte progettuali possono rimuovere tali condizioni prima che diventino un problema.

Il grafico a linee mostra un modello comune dopo l'implementazione di un programma di protezione. Nei primi tre trimestri, i danni rimangono elevati poiché la scaffalatura non dispone di protezioni dedicate. Alla fine del quarto trimestre viene installata la protezione e inizia la formazione degli operatori. Successivamente, il numero degli impatti segnalati diminuisce costantemente. I due segmenti della linea rendono l'effetto facile da vedere: il plateau elevato prima della protezione e la tendenza al ribasso dopo. Questo modello è spesso ancora più forte nelle strutture che adattano anche la disposizione dei corridoi e il flusso del traffico.

• Mantenere la distanza tra i raggi di sterzata del carrello elevatore e le estremità della scaffalatura al di sopra del minimo consigliato dal produttore della scaffalatura.
• Installare specchietti o specchietti di sicurezza convessi agli incroci dei corridoi ciechi.
• Utilizzare segnaletica sul pavimento ad alta visibilità per guidare gli operatori nelle zone di carico.
• Prendi in considerazione i design delle scaffalature flow rack o drive-in che limitano la distanza percorsa da un carrello elevatore all'interno della scaffalatura.

Le modifiche al layout non sono sempre costose. Riassegnando le corsie ad alto traffico lontano dalle estremità delle scaffalature, aggiungendo un raggio di sterzata alla fine di ogni fila e addestrando gli operatori ad avvicinarsi perpendicolarmente alla scaffalatura è possibile ridurre la frequenza degli impatti senza una ristrutturazione importante.

Costruisci un semplice piano di protezione delle scaffalature per pallet

Non è necessario riprogettare l'intero magazzino per iniziare a proteggere le scaffalature portapallet. Un piano pratico inizia con un percorso dettagliato e termina con i controlli programmati. I passaggi seguenti sono abbastanza semplici per una struttura esistente e abbastanza flessibili per una nuova costruzione.

1. Percorrere ogni corsia e contrassegnare i montanti e le estremità dello scaffale che mostrano piegature, graffi o protezioni spostate.
2. Installare prima la protezione sulle colonne più esposte, solitamente i primi due montanti all'estremità di ciascuna corsia e ogni colonna vicino a una svolta.
3. Formare gli operatori dei carrelli elevatori a segnalare qualsiasi contatto con la scaffalatura, anche se il carrello non era visibilmente danneggiato.
4. Pianificare un'ispezione documentata dopo ogni impatto segnalato e un audit completo del rack una volta all'anno.
5. Rivedi il layout per gli angoli ciechi e le aree di svolta anguste e regola il flusso del traffico prima di sostituire le protezioni.

Se le scaffalature stesse sono più vecchie o non corrispondono all'attuale parco di carrelli elevatori, prendi in considerazione l'aggiornamento della struttura di stoccaggio come parte di un investimento sulla sicurezza più ampio. Un sistema ad alta densità può ridurre la quantità di tempo che un carrello elevatore trascorre all'interno di file strette e una scaffalatura selettiva ben progettata fornisce lo spazio necessario agli operatori per posizionare i carichi in sicurezza. Per una raccomandazione specifica per la struttura, contatta il nostro team di soluzioni di magazzino o rivedi il nostro soluzioni per la catena di fornitura manifatturiera per vedere come un sistema integrato di scaffalature e movimentazione riduce il rischio di collisione.

Scaffalature drive-in/drive-thru personalizzate per lo stoccaggio ad alta densità Questa scaffalatura ad alta densità integra le corsie dei carrelli elevatori per aumentare la capacità del 30–50% e supporta il flusso LIFO o FIFO. Vale la pena tenerne conto quando si migliorano le strutture di stoccaggio per ridurre la navigazione nei corridoi e il rischio di collisione. Visualizza il prodotto →
