Cos'è la scaffalatura industriale?

Scaffalature industriali è una categoria di strutture di stoccaggio in acciaio ingegnerizzato per carichi pesanti progettate per organizzare, supportare e fornire accesso sistematico a merci, materiali e componenti all'interno di magazzini, centri di distribuzione, impianti di produzione e magazzini al dettaglio. È l'infrastruttura di storage fondamentale della moderna catena di fornitura , consentendo alle strutture di utilizzare l'altezza verticale degli edifici in modo efficiente, organizzare l'inventario per tipologia e posizione e consentire alle attrezzature di movimentazione meccanica (carrelli elevatori, carrelli retrattili, transpallet) di accedere ai carichi immagazzinati in modo affidabile e sicuro.

A differenza delle scaffalature domestiche o dello stoccaggio leggero, le scaffalature industriali sono progettate per trasportare carichi notevoli, in genere da diverse centinaia di chilogrammi a diverse tonnellate per posizione di stoccaggio, e sono realizzate con profili in acciaio strutturale calcolati, testati e certificati per soddisfare gli standard di carico nazionali e internazionali. Un sistema di scaffalature industriali correttamente specificato e installato può aumentare la capacità di stoccaggio utilizzabile dal 200% al 400% rispetto allo stoccaggio a livello del pavimento nello stesso ingombro, rendendolo uno degli investimenti infrastrutturali a più alto ritorno a disposizione di qualsiasi operazione logistica o produttiva.

Le scaffalature industriali comprendono un'ampia famiglia di tipi di sistemi, dalle scaffalature standard selettive per pallet e cantilever alle soluzioni automatizzate per scaffalature alte e sistemi di flusso dinamico, ciascuno progettato per una combinazione specifica di tipo di carico, requisiti di densità di stoccaggio, domanda di produttività e attrezzature di movimentazione.

In che modo le scaffalature industriali differiscono dalle scaffalature standard

La distinzione tra scaffalature industriali e scaffalature commerciali o domestiche standard è significativa e va oltre la scala. Le scaffalature industriali sono progettate come un sistema strutturale, non come un prodotto di arredamento, e le sue specifiche, installazione e utilizzo sono regolati da standard ingegneristici formali.

• Capacità di carico: Scaffalature industriali beam levels typically carry 500 kg to 5,000 kg or more per level. Standard office or retail shelving is rated for 50 to 200 kg per shelf — an order of magnitude less.
• Altezza: Scaffalature industriali routinely extends to 6, 10, or even 40 meters in automated high-bay warehouses. Standard shelving rarely exceeds 2.5 meters.
• Integrazione delle apparecchiature di movimentazione: Scaffalature industriali is sized and spaced to accommodate forklift trucks, reach trucks, order pickers, and automated stacker cranes. Standard shelving is accessed manually.
• Ingegneria e certificazione: Scaffalature industriali systems are subject to structural engineering calculations, load testing, and certification under standards such as EN 15512, FEM 10.2.02, RMI, or AS 4084. They require formal installation by qualified personnel, floor anchor engineering, and mandatory load signage.
• Normativa di sicurezza: Scaffalature industriali installations are subject to workplace health and safety legislation, mandatory periodic inspection requirements, and specific damage assessment and reporting protocols that do not apply to standard shelving.

Componenti strutturali principali delle scaffalature industriali

Tutti i sistemi di scaffalature industriali, indipendentemente dalla tipologia, condividono una serie di elementi strutturali fondamentali. La comprensione di questi componenti chiarisce come il sistema trasporta il carico, come è assemblato e dove si concentrano i rischi di danni o guasti.

Cornici verticali

I montanti sono le colonne portanti verticali della struttura delle scaffalature. Ciascun pannello del telaio è costituito da due colonne montanti interconnesse da elementi di rinforzo orizzontali e diagonali, che formano una struttura rigida a scala. Le altezze del telaio vanno da 2 metri per i sistemi di picking a basso livello a 12 metri o più per scaffalature selettive a scaffalature alte. Il profilo della sezione trasversale e il calibro in acciaio della colonna montante determinano la capacità di carico del sistema — i montanti a sezione più pesante sopportano un carico assiale maggiore e resistono a maggiori forze eccentriche derivanti dall'impatto del carrello elevatore.

Caricare le travi

Le travi di carico sono elementi orizzontali che si estendono tra coppie di telai verticali, formando gli scaffali su cui poggiano i pallet o le merci. Si collegano alle colonne montanti tramite un sistema di connettori a clip o a gancio che consente la regolazione dell'altezza con incrementi, in genere 50 mm o 75 mm, senza attrezzi, consentendo di riconfigurare la scaffalatura al variare delle dimensioni del prodotto. La lunghezza della trave e la profondità della sezione sono progettate in base alla campata e al carico: travi più lunghe che trasportano carichi più pesanti richiedono sezioni più profonde per limitare la deflessione sotto carico.

Piastre di base e ancoraggi a pavimento

Ciascun telaio montante è dotato di una piastra di base in acciaio che distribuisce il carico concentrato della colonna sul solaio del magazzino. Le piastre di base sono fissate al pavimento con ancoraggi meccanici o chimici, specificati da un ingegnere strutturista in base ai carichi delle scaffalature, al tipo di ancoraggio e alle caratteristiche della soletta in cemento. L'ancoraggio al pavimento è un requisito di sicurezza non negoziabile secondo tutti i principali standard di scaffalature industriali: le scaffalature non ancorate rappresentano un grave rischio di collasso, in particolare in caso di impatto di carrelli elevatori o condizioni sismiche.

Distanziatori di fila e fascette di rinforzo

I distanziatori di fila sono elementi orizzontali che collegano file di scaffalature consecutive, mantenendo una spaziatura uniforme tra i corridoi e fornendo stabilità laterale alla struttura complessiva della scaffalatura. I rinforzi piani (legami orizzontali a livello della trave) e i rinforzi di livello superiore irrigidiscono ulteriormente l'installazione delle scaffalature contro le forze laterali. Questi componenti sono particolarmente importanti nei sistemi di scaffalature alte e nelle regioni soggette ad attività sismica.

Accessori di sicurezza e protezione

Un'installazione completa di scaffalature industriali comprende una gamma di accessori di protezione e sicurezza: le protezioni delle colonne e le protezioni di fine corsia assorbono gli urti del carrello elevatore prima che raggiungano l'acciaio della scaffalatura; i perni di sicurezza della trave impediscono che le travi vengano spostate dal contatto verso l'alto del carrello elevatore; i piani in rete metallica o le barre di supporto dei pallet forniscono una superficie di carico sicura per pallet non standard o merci sfuse; e gli avvisi di carico obbligatori su ogni baia informano gli operatori del carico massimo consentito per livello e per baia.

Principali tipologie di scaffalature industriali

Le scaffalature industriali non sono un singolo prodotto ma un'ampia famiglia di sistemi ingegnerizzati, ciascuno ottimizzato per un diverso equilibrio tra densità di stoccaggio, accessibilità del prodotto, velocità di produzione e tipo di attrezzatura per la movimentazione. La scelta del tipo di sistema corretto è una delle decisioni più importanti nella progettazione del magazzino.

Scaffalature per pallet selettive

Le scaffalature portapallet selettive sono la forma di scaffalature industriali più utilizzata a livello globale. Immagazzina i pallet in posizioni a singola profondità direttamente accessibili dalla corsia, fornendo Selettività al 100%. — qualsiasi pallet può essere recuperato in qualsiasi momento senza spostarne un altro. La sua semplicità, flessibilità e compatibilità con i carrelli elevatori controbilanciati e retrattili standard lo rendono la scelta predefinita per lo stoccaggio generale con un'ampia varietà di SKU. Le altezze delle travi sono regolabili, consentendo di riconfigurare il sistema man mano che le linee di prodotti cambiano nel tempo.

Scaffalature Drive In e Drive-Through

Le scaffalature drive-in consentono ai carrelli elevatori di entrare direttamente nella struttura delle scaffalature, posizionando i pallet su guide ferroviarie continue che percorrono la profondità della corsia. Profondità della corsia di Da 5 a 10 o più pallet sono comuni, rendendolo il sistema di scaffalature statiche a più alta densità disponibile. Le scaffalature drive-in funzionano secondo il principio LIFO (last-in-first-out). Le scaffalature drive-through forniscono l'accesso da entrambe le estremità di ciascuna corsia, consentendo la rotazione FIFO (first-in-first-out). Entrambi i tipi sono ampiamente utilizzati nelle celle frigorifere e nei magazzini di merci sfuse.

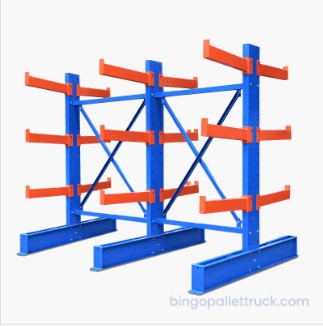

Scaffalature a sbalzo

Le scaffalature cantilever utilizzano bracci orizzontali che sporgono da una colonna verticale centrale, senza ostruzioni verticali anteriori, rendendole il sistema ideale per lo stoccaggio di articoli lunghi, irregolari o di grandi dimensioni che non possono essere sistemati nelle tradizionali baie chiuse. Legname, barre d'acciaio, tubi, materiali in lamiera, mobili e componenti automobilistici sono tutti carichi tipici delle scaffalature a sbalzo. I bracci sono regolabili in altezza e possono essere configurati per carichi leggeri, medi o pesanti a seconda delle dimensioni della sezione e della spaziatura delle colonne.

Scaffalature a flusso di pallet

Le scaffalature a scorrimento per pallet utilizzano corsie inclinate a rulli o ruote all'interno di corsie di stoccaggio profonde in modo che i pallet scorrano per gravità da una corsia di carico nella parte posteriore a una superficie di recupero nella parte anteriore. La vera rotazione FIFO viene ottenuta automaticamente , rendendo questo sistema la scelta preferita per merci deperibili, prodotti farmaceutici, bevande e qualsiasi prodotto con severi requisiti di rotazione del codice data. Le profondità delle corsie da 10 a 20 posizioni pallet garantiscono una densità di stoccaggio molto elevata combinata con una rotazione garantita delle scorte.

Scaffalature push-back

Le scaffalature push-back utilizzano carrelli annidati su binari inclinati all'interno di ciascuna corsia di stoccaggio, generalmente accomodanti Profondità da 2 a 5 pallet . Il caricamento di un nuovo pallet spinge indietro i pallet esistenti; quando il pallet anteriore viene rimosso, i pallet rimanenti rotolano in avanti per gravità. Questo sistema utilizza carrelli retrattili standard, offre una densità migliore rispetto alle scaffalature selettive a profondità singola ed è particolarmente adatto per operazioni con più pallet della stessa SKU che non richiedono la rotazione FIFO.

Scaffalature soppalcate e scaffalature multi-livello

Le strutture delle scaffalature soppalcate creano livelli di pavimento aggiuntivi all'interno di un edificio adibito a magazzino, raddoppiando o triplicando di fatto la superficie utilizzabile senza lavori di costruzione strutturale. I sistemi di scaffalature multilivello utilizzano passerelle e scale per fornire accesso a più livelli di scaffali per il prelievo manuale, supportando lo stoccaggio di piccole parti ad alta densità in strutture in cui la superficie è limitata e un gran numero di SKU individuali deve essere immagazzinato in modo accessibile.

Scaffalature mobili

Le scaffalature mobili montano alloggiamenti standard selettivi su basi motorizzate che scorrono su binari incassati nel pavimento. L'intera installazione delle scaffalature si compatta in un unico blocco, con una sola corsia aperta in qualsiasi momento. Ciò elimina tutte le corsie ridondanti dalla planimetria, aumentando la capacità di stoccaggio dei pallet fino all'80% rispetto alle scaffalature selettive statiche nella stessa zona. Le scaffalature mobili sono particolarmente utili in ambienti a temperatura controllata come celle frigorifere e depositi farmaceutici, dove la refrigerazione dello spazio inutilizzato nei corridoi rappresenta un costo costante importante.

Sistemi di stoccaggio e recupero automatizzati (AS/RS)

Al livello più alto della tecnologia delle scaffalature industriali, i sistemi automatizzati di stoccaggio e prelievo integrano le strutture di scaffalature con trasloelevatori robotizzati, carrelli navetta o sistemi di trasporto merci controllati da un sistema di gestione del magazzino (WMS). Le strutture di scaffalature AS/RS a scaffalature alte possono raggiungere Da 30 a 45 metri di altezza , con trasloelevatori che raggiungono tempi di ciclo da 60 a 120 movimenti di pallet all'ora per corsia. Questi sistemi offrono la massima densità di storage, una dipendenza minima dalla manodopera e una precisione di throughput molto elevata.

Confronto tra sistemi di scaffalature industriali

La tabella seguente fornisce un confronto strutturato dei principali tipi di scaffalature industriali attraverso i principali criteri di selezione utilizzati nella progettazione del magazzino.

Industrie e applicazioni delle scaffalature industriali

Le scaffalature industriali sono alla base di praticamente ogni settore dell’economia moderna che coinvolga lo stoccaggio fisico e la movimentazione delle merci. La sua versatilità tra diversi tipi di sistema, capacità di carico e configurazioni lo rende applicabile dai piccoli punti di distribuzione regionali ai più grandi centri logistici automatizzati del mondo.

Distribuzione al dettaglio e e-commerce

I centri di distribuzione al dettaglio e i magazzini di evasione ordini per l'e-commerce operano con migliaia di SKU attivi e devono supportare cicli di rifornimento rapidi insieme al prelievo ad alta velocità degli ordini individuali. Le scaffalature selettive, spesso combinate con scaffalature per picking multilivello e sistemi automatizzati di consegna merci all'uomo, offrono l'accessibilità e la flessibilità richieste da queste operazioni. La crescita delle consegne in giornata e il giorno successivo ha reso un’infrastruttura di scaffalature densa e ben organizzata una risorsa competitiva diretta nella logistica del commercio al dettaglio.

Alimenti e bevande

I magazzini di alimenti e bevande a temperatura ambiente, refrigerati e congelati sono tra gli ambienti più esigenti per le scaffalature industriali. Lo spazio a temperatura controllata è costoso da costruire e gestire, rendendo l’elevata densità di stoccaggio – ottenuta tramite drive-in, flusso o scaffalature mobili – economicamente critica. I severi requisiti FIFO di rotazione delle scorte per le merci deperibili sono soddisfatti automaticamente dai sistemi di flusso dei pallet. I materiali e i rivestimenti delle scaffalature devono essere conformi agli standard di sicurezza alimentare e resistere agli effetti corrosivi dei prodotti chimici detergenti e all'elevata umidità.

Farmaceutico e Sanitario

Lo stoccaggio dei prodotti farmaceutici richiede i più elevati standard di tracciabilità dell'inventario, controllo della temperatura e rotazione delle scorte. Le scaffalature industriali devono supportare la conformità GDP (buone pratiche di distribuzione), con zone di stoccaggio chiaramente definite, separazione dei lotti e precisione di prelievo documentata. Sono ampiamente utilizzate le scaffalature per pallet per linee a temperatura controllata e le scaffalature selettive per prodotti a temperatura ambiente. Le scaffalature mobili sono sempre più specifiche per lo stoccaggio di sostanze di valore elevato o controllate dove sia l’efficienza dello spazio che la sicurezza dell’accesso sono priorità.

Automotive e manifatturiero

I negozi di componenti, i supermercati delle linee di produzione e i magazzini di prodotti finiti nella produzione automobilistica e in generale si affidano alle scaffalature industriali per contenere un complesso mix di componenti, che vanno dai piccoli elementi di fissaggio su scaffalature multilivello ai grandi sottogruppi su scaffalature portapallet per carichi pesanti o sistemi cantilever. La consegna just-in-time (JIT) alle linee di produzione richiede un accesso immediato e affidabile a ogni parte, rendendo la selettività al 100% un requisito fondamentale in questi ambienti.

Edilizia, legname e materiali da costruzione

Commercianti di costruzioni, depositi di legname e distributori di materiali da costruzione gestiscono alcuni dei profili di carico più impegnativi nel magazzinaggio: articoli lunghi, pesanti e di forma irregolare come acciaio strutturale, lastre per coperture, cartongesso e legname. Le scaffalature cantilever sono la soluzione principale per merci di lungo formato, mentre le scaffalature portapallet per carichi pesanti gestiscono materiali in sacchi pallettizzati, mattoni e blocchi. Molte strutture combinano entrambi i tipi di sistema in un unico ambiente di storage integrato.

Logistica di terze parti (3PL)

I fornitori di logistica contrattuale devono servire più clienti con diversi profili di prodotto da un'unica struttura condivisa. Le scaffalature selettive sono quasi universalmente utilizzate nei magazzini 3PL perché le altezze delle travi regolabili, le attrezzature di movimentazione compatibili e l'accessibilità diretta ai pallet lo rendono il sistema più flessibile per soddisfare le mutevoli esigenze dei clienti senza modifiche significative o reinvestimenti nelle scaffalature.

Fattori chiave nelle specifiche delle scaffalature industriali

Specificare correttamente un sistema di scaffalature industriali richiede un'analisi strutturata dell'ambiente di stoccaggio, delle caratteristiche della merce da immagazzinare e dei processi operativi che il sistema deve supportare. Gli errori nelle specifiche (sottodimensionamento della capacità di carico, selezione del tipo di sistema sbagliato o mancata considerazione degli spazi liberi per le apparecchiature di movimentazione) sono costosi da correggere dopo l'installazione.

Peso e dimensioni del carico

Il peso e le dimensioni del carico massimo di progetto per posizione del pallet determinano la profondità e la lunghezza della sezione della trave richiesta, la sezione della colonna verticale e il numero massimo di livelli di trave per telaio. I carichi tipici dei pallet industriali vanno da 500 kg a 1.500 kg , con sistemi heavy duty progettati per carichi superiori a 3.000 kg per posizione pallet. Le dimensioni in pianta del pallet caricato determinano la lunghezza minima della trave e la profondità del telaio, mentre l'altezza caricata determina il passo minimo del livello della trave (distanza verticale tra i livelli delle travi).

Costruire altezza libera e solaio

L'altezza libera disponibile sotto l'ostruzione più bassa dell'edificio (trave del tetto, arcareccio, tubazioni degli irrigatori o illuminazione) determina l'altezza massima della scaffalatura. Una distanza minima di Da 500 mm a 1.000 mm tra il pallet caricato dall'alto e la struttura dell'edificio è necessario per ragioni operative e di sicurezza antincendio. La soletta del pavimento del magazzino deve essere valutata strutturalmente per confermare che possa sopportare i carichi concentrati provenienti dalle piastre di base delle scaffalature in condizioni di pieno carico senza fessurazioni o cedimenti.

Attrezzature per la movimentazione e larghezza della corsia

Il tipo di attrezzatura di movimentazione utilizzata per caricare e recuperare dalle scaffalature determina direttamente la larghezza del corridoio richiesta e quindi la proporzione del pavimento del magazzino occupato dai corridoi rispetto allo spazio di stoccaggio. I carrelli elevatori controbilanciati standard richiedono corsie di lavoro di da 3.500 mm a 4.000 mm . I carrelli retrattili operano in corsie da 2.700 mm a 3.200 mm. I carrelli guidati per corsie strette (NA) lavorano in corsie strette da 2.100 mm a 2.500 mm, mentre i camion con torretta guidata per corsie molto strette (VNA) lavorano in corsie strette da soli 1.600 mm a 1.800 mm, aumentando significativamente il rapporto tra spazio di stoccaggio e spazio di circolazione.

Conformità alla sicurezza antincendio

Le installazioni di scaffalature industriali devono essere conformi alle norme sulla sicurezza antincendio, che comunemente richiedono spazi di scarico tra file di scaffalature consecutive per consentire al calore e ai gas di salire fino ai rilevatori a livello del tetto, sistemi di irrigazione in-rack a livelli intermedi per scaffalature sopra altezze definite e configurazioni di layout di stoccaggio che non impediscano l'efficacia della copertura con sprinkler sopraelevati. La classificazione del rischio di incendio delle merci immagazzinate (combustibili standard, combustibili ad alto stoccaggio, liquidi infiammabili) determina i requisiti specifici applicabili a ciascuna installazione.

Capacità di carico e standard di sicurezza delle scaffalature industriali

La sicurezza strutturale di un'installazione di scaffalature industriali dipende interamente dal fatto che il sistema sia specificato correttamente, installato correttamente e utilizzato sempre entro la sua capacità nominale. La capacità di carico è definita su tre livelli all'interno di qualsiasi sistema di scaffalature e tutti e tre i limiti devono essere rispettati contemporaneamente.

• Capacità di carico dell'unità (UDL per posizione pallet): Il peso massimo di un singolo pallet e del suo contenuto che può essere posizionato su una coppia di travi. Questo valore è determinato dalla resistenza della sezione della trave e dalla capacità del telaio montante di sopportare i carichi assiali e di flessione risultanti.
• Capacità del livello del raggio: Il carico totale consentito su tutte le posizioni dei pallet su una singola coppia di travi contemporaneamente. Questo non è semplicemente un multiplo del carico unitario: la distribuzione del carico sulla campata della trave influenza la sollecitazione di flessione nella sezione della trave.
• Capacità della baia: Il carico totale consentito su tutti i livelli delle travi all'interno di una singola campata di scaffalature, limitato dalla capacità di carico assiale delle colonne montanti e dalla stabilità complessiva del telaio sotto carico combinato.

I principali standard internazionali che regolano le scaffalature industriali includono EN 15512 e EN 15620 (Europa), FEM 10.2.02 (European Materials Handling Federation), RMI ANSI MH16.1 (Nord America) e AS 4084 (Australia e Nuova Zelanda). Ciascuna scaffalatura installata deve esporre un avviso di carico obbligatorio che mostra il carico unitario consentito, la capacità del livello della trave e la capacità del vano, visibile a tutti gli operatori che utilizzano il sistema.

Ispezione e manutenzione di scaffalature industriali

Le scaffalature industriali sono un sistema strutturale soggetto a continue sollecitazioni dovute ai cicli di carico e agli inevitabili impatti minori del funzionamento quotidiano dei carrelli elevatori. Un programma disciplinato di ispezione e manutenzione è essenziale per preservare l'integrità strutturale, la conformità normativa e un ambiente di lavoro sicuro.

Livelli e frequenza di ispezione

1. Controlli operativi giornalieri: Tutti gli operatori di magazzino dovrebbero essere addestrati a identificare e segnalare immediatamente danni visibili alle scaffalature (montanti piegati, travi spostate o incrinate, spille di sicurezza mancanti, protezioni delle colonne spostate o campate sovraccariche) come parte della loro pratica lavorativa quotidiana.
2. Ispezioni documentate settimanali: Un ispettore interno delle scaffalature designato e formato dovrebbe condurre un'ispezione sistematica di tutte le aree delle scaffalature almeno su base settimanale, registrando i risultati utilizzando un sistema di classificazione dei danni standardizzato. Gli alloggiamenti contrassegnati con l'etichetta rossa (non sicuri) devono essere scaricati e messi immediatamente fuori servizio in attesa della riparazione.
3. Ispezione annuale degli esperti: Un ispettore indipendente e qualificato dovrebbe condurre un audit completo dell'intera installazione almeno una volta all'anno, fornendo un rapporto scritto formale con raccomandazioni sulle azioni correttive. Questa ispezione annuale è un requisito previsto dalla maggior parte delle normative nazionali sulla sicurezza delle scaffalature.

Limiti di danno alla colonna verticale

L'impatto del carrello elevatore a livello del suolo è la forma più comune di danno alle scaffalature. La maggior parte degli standard principali specifica che una colonna verticale presenta una deformazione (arco, piegatura o ammaccatura) eccedente 3 mm misurati su una lunghezza utile di 300 mm devono essere rimossi dal servizio e sostituiti prima che il vano venga rimesso in uso. Danni minori cumulativi che non raggiungono individualmente questa soglia possono anche compromettere l'integrità della colonna nel tempo, evidenziando l'importanza di un'ispezione professionale regolare piuttosto che fare affidamento solo sui controlli visivi giornalieri.

Classificazione del codice colore dei danni

Il sistema a semaforo dei danni della SEMA (Storage Equipment Manufacturers Association), ampiamente adottato a livello internazionale, classifica i danni alle scaffalature come Verde (nessuna azione richiesta), Ambra (monitoraggio e pianificazione della riparazione entro un periodo definito) o Rosso (rimozione immediata dal servizio). Questo sistema fornisce un linguaggio chiaro e coerente per comunicare le condizioni delle scaffalature tra operatori, responsabili della sicurezza e ingegneri ispettivi, indipendentemente dal loro background tecnico.

L'impatto delle scaffalature industriali sull'efficienza del magazzino

Il valore strategico delle scaffalature industriali va ben oltre la semplice fornitura di un luogo dove riporre le merci. Un'installazione di scaffalature ben progettata migliora direttamente la velocità di produzione del magazzino, l'accuratezza dell'inventario, la produttività della manodopera e i costi operativi, il che si traduce in un vantaggio competitivo misurabile.

Densità di archiviazione e utilizzo dello spazio

Un magazzino che utilizza solo l'impilamento a blocchi a livello del pavimento con un'altezza di 2 pallet raggiunge circa 0,8 posizioni pallet per metro quadrato di superficie . L'installazione di scaffalature selettive da 6 metri con corsie per carrelli retrattili aumenta questo valore Da 2,5 a 3,5 posizioni pallet per metro quadrato — più che triplicare la capacità di stoccaggio effettiva a parità di ingombro dell'edificio. I sistemi automatizzati a scaffalature alte con scaffalature da 30 metri possono spingere la densità oltre Da 8 a 10 posizioni pallet per metro quadrato .

Accuratezza e tracciabilità dell'inventario

Scaffalature sistematiche con indirizzi di ubicazione definiti - baia, livello e posizione - forniscono l'infrastruttura fisica per i sistemi di gestione del magazzino (WMS) basati sulla posizione. A ogni pallet viene assegnata una posizione specifica e nota sulle scaffalature, consentendo la visibilità delle scorte in tempo reale, stoccaggio e recupero rapidi e un conteggio ciclico accurato senza la necessità di effettuare ricerche nel magazzino. Le installazioni di scaffalature gestite da WMS raggiungono regolarmente tassi di precisione dell'inventario superiori al 99,5% , rispetto alla precisione del 90-95% negli ambienti non strutturati con stack a pavimento.

Produttività del lavoro

Scaffalature organizzate con etichettatura chiara della posizione e assegnazione ottimizzata dei prodotti (posizionamento di merci in rapido movimento nelle posizioni più accessibili) riducono il tempo di viaggio per attività di prelievo o rifornimento, aumentando direttamente il numero di attività che un operatore di magazzino può completare per turno. Nelle operazioni ad alto rendimento, l'ottimizzazione del layout delle scaffalature da sola può migliorare la produttività di prelievo dal 15 al 30% senza alcun cambiamento nel personale o negli investimenti tecnologici.

Installazione di scaffalature industriali: un processo strutturato

L'installazione di scaffalature industriali è un processo di costruzione formale, non un compito di autoassemblaggio. Richiede personale qualificato, supervisione tecnica e verifica post-installazione prima di posizionare qualsiasi carico sul sistema.

1. Sopralluogo del sito: Misurare l'impronta disponibile del pavimento, verificare l'altezza libera dagli ostacoli, identificare le posizioni delle colonne e degli scarichi e commissionare una valutazione ingegneristica strutturale della capacità di carico della soletta.
2. Progettazione e layout del sistema: Sviluppare un disegno di installazione in scala che mostri le file di scaffalature, le larghezze dei corridoi, i percorsi di uscita di emergenza, gli spazi dei condotti di sicurezza antincendio e gli spazi di svolta delle attrezzature di movimentazione. Confermare tutte le specifiche di travi e montanti rispetto ai requisiti di carico.
3. Consegna e organizzazione dei componenti: Fornisci e organizza telai verticali, travi, piastre di base, ancoraggi e accessori per vano per una sequenza di installazione efficiente.
4. Montaggio e allineamento del telaio: Erigere i telai verticali in conformità con il disegno del layout, controllare il piombo e il livello e spessorare le piastre di base come richiesto per accogliere piccole variazioni del livello del pavimento.
5. Ancoraggio a pavimento: Forare e installare gli ancoraggi a pavimento secondo il tipo specificato, la profondità di ancoraggio e i valori di coppia confermati dall'ingegnere. Non sostituire le specifiche degli ancoraggi né omettere gli ancoraggi da alcuna piastra di base.
6. Installazione della trave: Montare le travi alle altezze corrette secondo il disegno di progetto, confermando che tutti i perni di sicurezza delle travi siano completamente agganciati in ciascun punto di connessione prima di procedere alla campata successiva.
7. Accessori e avvisi di carico: Installare protezioni per colonne, distanziatori di file, protezioni di fine corsia, piani in filo metallico o altri accessori specificati. Fissare gli avvisi di carico obbligatori su ogni baia prima della messa in servizio.
8. Ispezione pre-messa in servizio: Condurre un'ispezione formale dell'installazione completata rispetto ai disegni di progettazione, verificare che tutti gli ancoraggi siano installati e serrati, che tutti i perni di sicurezza siano in posizione e che tutti gli avvisi di carico siano affissi prima che i pallet vengano posizionati sul sistema.

Scegliere il giusto sistema di scaffalature industriali: quadro decisionale

La scelta del sistema di scaffalature industriali più appropriato per una determinata operazione richiede una valutazione strutturata di diversi fattori interconnessi. Il seguente quadro guida il processo decisionale dai requisiti iniziali fino alla selezione del tipo di sistema.

• Quanti SKU devono essere archiviati? Un numero elevato di SKU (migliaia di linee di prodotti) richiede un'elevata selettività, puntando verso scaffalature selettive o scaffalature soppalcate. Un basso numero di SKU con volumi elevati per SKU favoriscono i sistemi ad alta densità come drive-in o scaffalature a flusso.
• È necessaria la rotazione delle scorte FIFO? Per le merci deperibili, i prodotti con codice data o qualsiasi inventario in cui le scorte più vecchie devono essere consumate per prime, le scaffalature a flusso di pallet o le scaffalature drive-through forniscono la rotazione FIFO automatica. I sistemi drive-in e push-back sono solo LIFO.
• Quali attrezzature di movimentazione sono disponibili o previste? La scelta del tipo di carrello elevatore determina la larghezza della corsia, che ha un impatto diretto sulla densità di stoccaggio e sulla disposizione delle scaffalature. Confermare la compatibilità delle apparecchiature prima di finalizzare il tipo di scaffalatura.
• Qual è il profilo di carico? Le merci pallettizzate standard si adattano alle scaffalature portapallet convenzionali. Gli articoli lunghi o irregolari richiedono scaffalature a sbalzo. Carichi molto pesanti richiedono montanti e sezioni di travi per carichi pesanti. I profili di carico misti possono richiedere più tipi di scaffalature all'interno della stessa struttura.
• Qual è il requisito di produttività? Le operazioni ad alto rendimento danno priorità all'accessibilità e ai tempi di ciclo rapidi rispetto alla densità. Le operazioni ad alta intensità di storage a throughput inferiore possono accettare una selettività ridotta in cambio della massima densità.
• Qual è l'altezza disponibile dell'edificio? Gli edifici più alti liberano il potenziale delle scaffalature a scaffalature alte e dei sistemi AS/RS, che offrono il loro massimo valore quando l'altezza libera degli edifici supera i 10 metri. Gli edifici più bassi sono meglio serviti dai sistemi convenzionali selettivi o drive-in.
